Calip Và Đồng Hồ Đo – Dụng Cụ Đo Lường Chuyên Dụng Trong Sản Xuất Hàng Loạt

Calip và đồng hồ đo là những dụng cụ đo lường chuyên dụng, được sử dụng rộng rãi trong sản xuất hàng loạt. Với khả năng kiểm tra kích thước nhanh chóng và chính xác, chúng đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, cách sử dụng và ứng dụng của calip và đồng hồ đo.

1. Calip giới hạn

• Cấu tạo:
  • Calip nút (đo lỗ): Hai đầu đo có kích thước giới hạn trên và giới hạn dưới của lỗ.
  • Calip hàm (đo kích thước ngoài): Hai đầu đo có kích thước giới hạn trên và giới hạn dưới của trục.
• Nguyên lý hoạt động:
  • Dựa trên nguyên lý “lọt qua – không lọt qua” để kiểm tra kích thước chi tiết.
  • Đầu đo “lọt qua” kiểm tra kích thước giới hạn dưới, đầu đo “không lọt qua” kiểm tra kích thước giới hạn trên.
• Cách sử dụng:
  • Làm sạch chi tiết và calip.
  • Đưa đầu đo “lọt qua” vào chi tiết, sau đó đưa đầu đo “không lọt qua”.
  • Nếu đầu đo “lọt qua” lọt vào và đầu đo “không lọt qua” không lọt vào, chi tiết đạt yêu cầu.
• Ứng dụng:
  • Kiểm tra kích thước giới hạn của chi tiết trong sản xuất hàng loạt.
  • Đảm bảo tính lắp lẫn của các chi tiết.

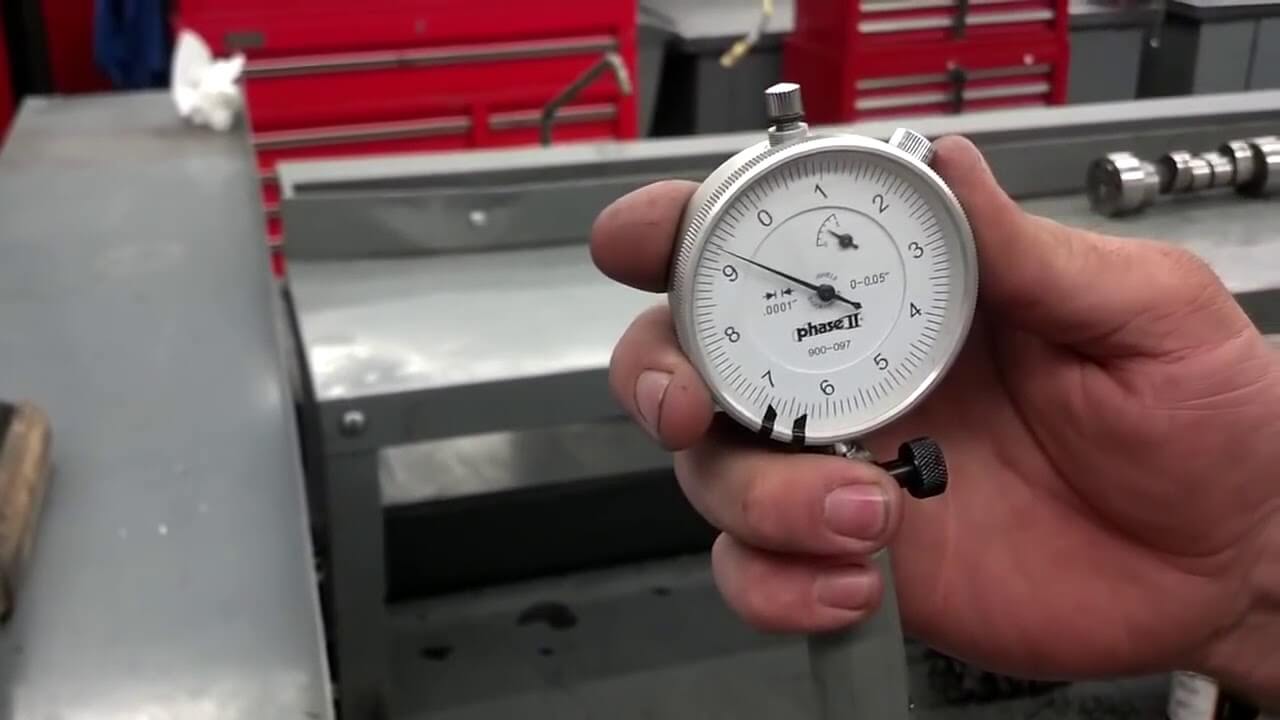

2. Đồng hồ đo

• Cấu tạo:
  • Đầu đo, cơ cấu truyền động, kim chỉ thị, mặt số.
  • Cơ cấu truyền động khuếch đại chuyển động của đầu đo, giúp đọc kết quả chính xác.
• Nguyên lý hoạt động:
  • Dựa trên nguyên lý khuếch đại chuyển động để đo độ sai lệch kích thước.
  • Chuyển động của đầu đo được khuếch đại và hiển thị trên mặt số.
• Cách sử dụng:
  • Gắn đồng hồ đo lên bàn chuẩn hoặc đồ gá.
  • Đặt chi tiết vào vị trí đo, điều chỉnh đồng hồ đo về vị trí 0.
  • Di chuyển đầu đo để đo độ sai lệch kích thước.
  • Đọc kết quả trên mặt số.
• Ứng dụng:
  • Đo độ sai lệch kích thước, độ không song song, độ không tròn, độ không đồng tâm.
  • Kiểm tra chất lượng bề mặt chi tiết.
  • Thích hợp cho các phép đo yêu cầu độ nhạy cao.

3. So sánh calip và đồng hồ đo

• Calip:
  • Kiểm tra kích thước giới hạn, đơn giản, nhanh chóng.
  • Thích hợp cho sản xuất hàng loạt lớn, không yêu cầu độ chính xác cao.
• Đồng hồ đo:
  • Đo độ sai lệch kích thước, độ chính xác cao hơn.
  • Thích hợp cho các phép đo yêu cầu độ nhạy cao, kiểm tra chất lượng bề mặt.

4. Các loại calip và đồng hồ đo

• Calip:
  • Calip nút, calip hàm, calip ren, calip rãnh.
  • Calip cơ khí, calip điện tử.
• Đồng hồ đo:
  • Đồng hồ so, đồng hồ đo độ đảo, đồng hồ đo độ dày.
  • Đồng hồ đo cơ khí, đồng hồ đo điện tử.

5. Lưu ý khi sử dụng calip và đồng hồ đo

• Làm sạch chi tiết và dụng cụ đo trước khi đo.
• Kiểm tra độ chính xác của dụng cụ đo trước khi sử dụng.
• Sử dụng dụng cụ đo phù hợp với yêu cầu đo lường.
• Đọc kết quả đo chính xác và cẩn thận.
• Bảo quản dụng cụ đo đúng cách.

6. Bảo dưỡng và hiệu chuẩn định kỳ

• Làm sạch và bôi trơn:
  • Thường xuyên làm sạch bụi bẩn và bôi trơn các bộ phận chuyển động.
  • Giúp đảm bảo hoạt động trơn tru và kéo dài tuổi thọ dụng cụ.
• Kiểm tra độ chính xác:
  • Sử dụng mẫu chuẩn hoặc thiết bị kiểm tra độ chính xác.
  • Giúp phát hiện và khắc phục sai số kịp thời.
• Hiệu chuẩn định kỳ:
  • Gửi dụng cụ đến các trung tâm hiệu chuẩn uy tín.
  • Đảm bảo dụng cụ luôn hoạt động trong phạm vi sai số cho phép.

7. Các yếu tố ảnh hưởng đến độ chính xác của calip và đồng hồ đo

• Chất lượng vật liệu:
  • Vật liệu chế tạo dụng cụ có độ ổn định cao giúp giảm sai số.
• Công nghệ chế tạo:
  • Công nghệ chế tạo hiện đại giúp đảm bảo độ chính xác và độ bền của dụng cụ.
• Điều kiện môi trường:
  • Nhiệt độ, độ ẩm, rung động ảnh hưởng đến kết quả đo.
• Kỹ năng người sử dụng:
  • Người sử dụng có kỹ năng tốt giúp giảm sai số do thao tác.

8. Các ứng dụng chuyên biệt của calip và đồng hồ đo

• Calip:
  • Kiểm tra kích thước giới hạn của các chi tiết ren, rãnh, lỗ then.
  • Kiểm tra độ côn, độ oval của các chi tiết trụ.
• Đồng hồ đo:
  • Kiểm tra độ đảo của trục, bánh răng.
  • Kiểm tra độ phẳng, độ song song của các bề mặt.
  • Kiểm tra độ rung động của máy móc.

9. Các xu hướng phát triển trong lĩnh vực calip và đồng hồ đo

• Calip điện tử:
  • Hiển thị kết quả đo trên màn hình LCD, giúp đọc kết quả nhanh chóng và chính xác.
  • Có khả năng lưu trữ dữ liệu đo và kết nối với máy tính.
• Đồng hồ đo điện tử:
  • Có độ chính xác cao hơn đồng hồ đo cơ khí.
  • Có khả năng truyền dữ liệu đo đến máy tính.
• Tích hợp cảm biến:
  • Tích hợp cảm biến nhiệt độ, độ ẩm, rung động vào dụng cụ đo.
  • Giúp theo dõi và bù trừ sai số do môi trường.

10. Lựa chọn calip và đồng hồ đo phù hợp

• Xác định yêu cầu đo lường:
  • Loại kích thước cần đo, độ chính xác yêu cầu, phạm vi đo.
• Lựa chọn loại dụng cụ phù hợp:
  • Calip hoặc đồng hồ đo, calip nút hoặc calip hàm, đồng hồ đo cơ khí hoặc điện tử.
• Lựa chọn nhà cung cấp uy tín:
  • Đảm bảo chất lượng sản phẩm và dịch vụ sau bán hàng.

Kết luận

Calip và đồng hồ đo là những dụng cụ đo lường chuyên dụng, đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm trong sản xuất hàng loạt. Việc nắm vững kiến thức về cấu tạo, nguyên lý hoạt động, cách sử dụng và bảo dưỡng giúp người thợ cơ khí thực hiện các phép đo chính xác, góp phần nâng cao hiệu quả sản xuất.
