Chiến Lược Thiết Kế Trạm Bơm Hồ Chứa và Giải Pháp Cho Các Vùng Đặc Biệt

Phân Tích Sự Đánh Đổi Giữa Bố Trí Thượng Lưu (Hình 8-5) và Hạ Lưu Đập (Hình 8-6) Khi Mực Nước Giao Động Lớn/Nhỏ (Đến 8m); Đánh Giá Ưu Điểm Của Bơm Đặc Biệt (Bơm Thuyền, Bơm Ray – Hình 8-9) Cho Vùng Địa Hình Phức Tạp, Lưu Lượng Nhỏ (< 5m$^3$/s) và Yêu Cầu Thiết Kế Trạm Bơm Cấp Nước Dân Dụng (Thêm Bể Lọc)

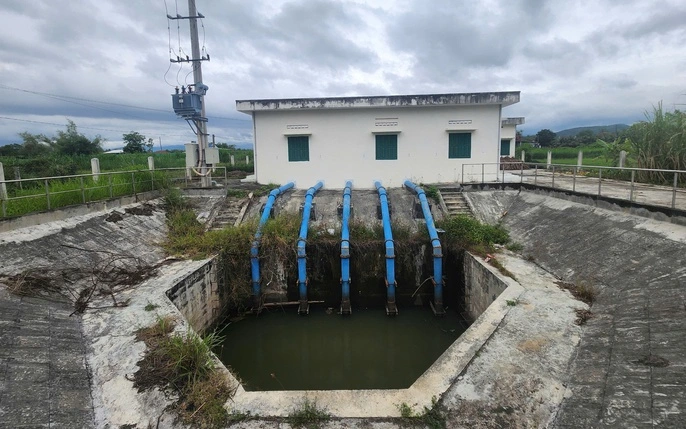

Trạm bơm

Trạm bơm lấy nước từ hồ chứa và đập gặp phải những thách thức đặc thù do sự giao động mực nước lớn theo mùa và yêu cầu về tính ổn định kết cấu khi gần các công trình thủy lợi lớn như đập. Sự lựa chọn giữa việc đặt trạm ở thượng lưu (tiếp xúc trực tiếp với hồ) hay hạ lưu (phía sau đập, lấy nước qua cống ngầm) là một quyết định phức tạp, liên quan đến chi phí đầu tư, vận hành, và khả năng lấy nước liên tục quanh năm.

Bài viết chuyên sâu này sẽ đi sâu vào phân tích chiến lược thiết kế trạm bơm hồ chứa, tập trung vào sự đánh đổi kinh tế – kỹ thuật giữa các sơ đồ bố trí khác nhau khi mực nước giao động lớn. Đồng thời, chúng ta sẽ mở rộng phạm vi sang các giải pháp bơm đặc biệt như Bơm Thuyền và Bơm Đặt Trên Ray (Hình 8-9) – những lựa chọn linh hoạt cho các vùng địa hình phức tạp, lưu lượng nhỏ ($\le 5 \text{ m}^3/\text{s}$). Cuối cùng, chúng ta sẽ tóm tắt các yêu cầu thiết kế riêng cho Trạm Bơm Cấp Nước Dân Dụng, nhấn mạnh sự cần thiết của các công trình xử lý nước.

Phần 1: Bố Trí Trạm Bơm Hồ Chứa và Sự Giao Động Mực Nước

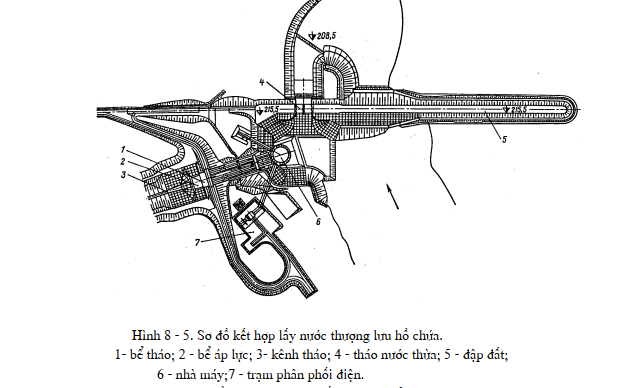

  • 1.1. Giao Động Mực Nước Không Lớn ($\le 8 \text{ m}$): Sơ Đồ Kết Hợp Thượng Lưu (Hình 8-5)

    • Ưu điểm: Đơn giản, lấy nước trực tiếp từ hồ, giảm tổn thất đường ống dẫn. Thường áp dụng cho hồ chứa nhỏ hoặc khi giao động được kiểm soát.
    • Hạn chế: Khi mực nước xuống thấp quá $\text{h}_s$ cho phép của bơm, việc lấy nước sẽ bị gián đoạn.
  • 1.2. Giao Động Mực Nước Lớn ($> 8 \text{ m}$): Sơ Đồ Bố Trí Riêng Biệt Hạ Lưu Đập (Hình 8-6)
    • Vấn đề: Đặt trạm ở thượng lưu hoặc trên đập khi giao động lớn sẽ khó bảo đảm lấy nước thường xuyên và vận hành phức tạp, tốn kém đầu tư.
    • Giải pháp ưu tiên: Bố trí riêng biệt phía sau đập (hạ lưu).
    • Ưu điểm của Hạ Lưu:
      • Công trình trạm bơm đơn giản hơn vì không trực tiếp chịu áp lực nước thượng lưu.
      • Nước được lấy trực tiếp từ cống ngầm hoặc tháp lấy nước $2$ (Hình 8-6), đảm bảo nguồn nước quanh năm và lấy được nước trong.
    • Đánh đổi: Nếu phải xây dựng một đường ống riêng qua thân đập thay vì dùng cống ngầm, sẽ tăng vốn đầu tư. Lúc này cần so sánh kinh tế – kỹ thuật với phương án thượng lưu để lựa chọn phương án có lợi.

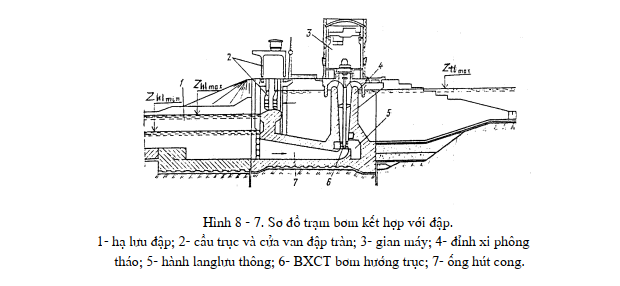

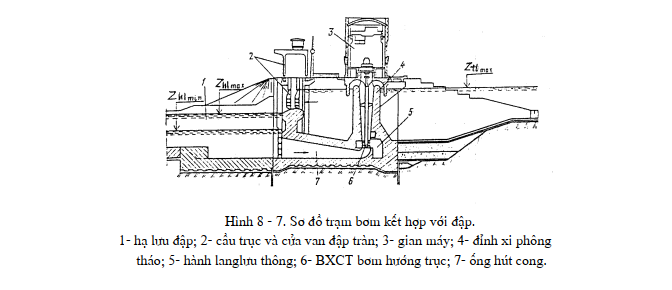

  • 1.3. Bố Trí Kết Hợp Ngang Đập (Hình 8-7):

    • Điều kiện: Mực nước hồ giao động nhỏ ($\le 3 \text{ m}$), đập thấp và điều kiện ổn định đập cho phép.
    • Lợi ích: Tận dụng được kết cấu đập, phù hợp với các bơm hướng trục cỡ lớn ($6$ – Bơm Hướng Trục) khi cột nước đẩy $H$ rất nhỏ.

Phần 2: Giải Pháp Bơm Đặc Biệt Cho Vùng Lưu Lượng Nhỏ và Địa Hình Phức Tạp

Đối với các vùng có điều kiện tự nhiên khắc nghiệt, các trạm bơm cố định không phải là lựa chọn tối ưu.

  • 2.1. Điều Kiện Áp Dụng Bơm Đặc Biệt:
    • Vùng tưới nhỏ ven sông, ven hồ:
    • Mực nước thay đổi nhiều (giao động liên tục, khó dự đoán).
    • Địa hình, địa chất phức tạp (vùng sụt lở, nền yếu).
    • Lưu lượng không lớn ($Q_{\text{trạm}} \le 5 \text{ m}^3/\text{s}$).
  • 2.2. Trạm Bơm Thuyền (Pontoon Pump Station):
    • Cơ chế: Tổ máy bơm được đặt trên một phao (thuyền) nổi.
    • Ưu điểm: Tự động thích ứng với sự giao động của mực nước, đảm bảo chiều cao hút $\text{h}_s$ luôn nằm trong phạm vi cho phép.
  • 2.3. Trạm Bơm Đặt Trên Ray (Hình 8-9):
    • Cơ chế: Tổ máy bơm $5$ được đặt trên một khung $2$ có khả năng di chuyển dọc theo đường ray $1$ gắn cố định trên bờ dốc.
    • Ưu điểm: Cho phép trạm bơm di chuyển theo chiều thẳng đứng để luôn đặt gần mực nước, lý tưởng cho vùng có bờ sông dốc và giao động mực nước lớn.
    • Kết cấu: Yêu cầu đường ray $1$ và dây kéo $7$ hoặc cơ cấu nâng hạ để điều chỉnh vị trí.

Phần 3: Yêu Cầu Riêng Biệt Của Trạm Bơm Cấp Nước Dân Dụng

Trạm bơm cấp nước dân dụng (nông thôn) có yêu cầu cao hơn về chất lượng nước so với trạm tưới/tiêu.

  • 3.1. Tương Đồng với Trạm Tưới Tiêu:
    • Về mặt lấy nước từ sông/hồ, sơ đồ bố trí (kết hợp/riêng biệt) và cấu tạo (cửa lấy nước, bể hút) tương tự các trạm bơm tưới tiêu.
  • 3.2. Yêu Cầu Khác Biệt (Sau Bể Tháo):
    • Ống Đẩy Áp Lực: Sau bể tháo $7$, nước được đưa vào đường ống áp lực để vận chuyển trong mạng lưới cấp nước (yêu cầu áp lực cao hơn).
    • Bể Lọc Nước (Công Trình Xử Lý): Yếu tố bắt buộc đối với trạm bơm cấp nước dân dụng. Nước phải được qua bể lắng, bể lọc, và khử trùng trước khi đến người tiêu dùng.
  • 3.3. Lựa Chọn Bơm: Cần chọn bơm có độ tin cậy cao và vật liệu bền (thường là inox, hoặc vật liệu chống ăn mòn) để đảm bảo chất lượng nước và độ bền trong điều kiện vận hành liên tục.

Thiết kế trạm bơm hồ chứa cần đặc biệt chú trọng đến sự giao động mực nước, với xu hướng ưu tiên sơ đồ hạ lưu đập (riêng biệt) khi giao động lớn để đảm bảo ổn định và lấy nước liên tục. Các giải pháp bơm đặc biệt (thuyền, ray) là lựa chọn linh hoạt cho vùng có địa hình phức tạp và lưu lượng nhỏ. Cuối cùng, Trạm Bơm Cấp Nước Dân Dụng đòi hỏi sự tích hợp thêm các công trình xử lý nước (bể lọc, khử trùng) sau giai đoạn bơm, tạo nên một hệ thống phức tạp hơn nhiều so với trạm bơm thủy lợi truyền thống.
