Phân Tích Hiệu Suất Năng Lượng và Tính Toán Tỷ Số $q/Q$ Của Bơm Nước Va: Giải Mã Công Thức Hiệu Suất Thủy Lực ($\eta = qH/QH_1$) và Mối Quan Hệ Đánh Đổi Giữa Tỷ Số Cột Nước $H/H_1$ và Hiệu Suất $\eta$ Theo Bảng Số Liệu; Xác Định Lưu Lượng Nước Công Tác Cần Thiết ($Q$) và Giới Hạn Về Lưu Lượng Bơm (5-18 l/s) và Cột Nước (150 m)

Trong kỹ thuật thủy lực, Bơm Nước Va (Hydraulic Ram Pump) được đánh giá không chỉ qua khả năng hoạt động tự động mà còn qua Hiệu Suất Thủy Lực ($\eta$) mà nó đạt được. Hiệu suất của bơm nước va là thước đo cho thấy máy bơm đã chuyển đổi năng lượng thế năng từ cột nước thấp ($H_1$) thành năng lượng thế năng của nước được dâng lên cột nước cao ($H$) hiệu quả như thế nào. Việc phân tích mối quan hệ giữa lưu lượng công tác ($Q$), lưu lượng bơm ($q$) và tỷ số cột nước $H/H_1$ là chìa khóa để thiết kế hệ thống bơm taran tối ưu.

Bài viết chuyên sâu này sẽ tập trung vào phân tích định lượng hiệu suất của Bơm Nước Va. Chúng ta sẽ giải mã Công thức Hiệu Suất $\eta$ (7-19) và làm rõ ý nghĩa vật lý của các tham số. Đặc biệt, chúng ta sẽ đi sâu vào bảng quan hệ thực nghiệm giữa $\eta$, tỷ số cột nước $H/H_1$ và tỷ số lưu lượng $q/Q$, từ đó rút ra nguyên tắc đánh đổi cơ bản: Cột nước dâng càng cao, hiệu suất càng thấp. Cuối cùng, chúng ta sẽ xác định lưu lượng công tác $Q$ cần thiết để đạt được mục tiêu bơm và xem xét giới hạn ứng dụng của loại bơm này.

Phần 1: Công Thức Hiệu Suất Thủy Lực (7-19) và Các Tham Số

• 1.1. Công Thức Hiệu Suất $\eta$ (Thủy Lực):
  • Hiệu suất của bơm nước va thủy lực được định nghĩa là tỷ số giữa công suất hữu ích (nước được dâng lên) và công suất tiêu thụ (năng lượng từ nguồn nước công tác).

$$ \\ \eta = \frac{q \cdot H}{Q \cdot H\_1} \quad \mathbf{(7-19)}$$

$$$$

• • Tham số quan trọng:
    • $q$: Lưu lượng nước được bơm lên ($\text{m}^3/\text{s}$).
    • $H$: Cột nước dâng (chiều cao nâng, $\text{m}$).
    • $Q$: Lưu lượng nước công tác (tiêu thụ) ($\text{m}^3/\text{s}$).
    • $H_1$: Cột nước công tác (chiều cao nguồn, $\text{m}$).
• 1.2. Phân Tích Công Suất:
  • Công Suất Đầu Vào ($Q \cdot H_1$): Năng lượng do một lượng lớn nước $Q$ rơi từ độ cao $H_1$ cung cấp.
  • Công Suất Đầu Ra ($q \cdot H$): Năng lượng dâng một lượng nhỏ nước $q$ lên độ cao $H$.
  • Bản chất: Bơm nước va là một bộ chuyển đổi năng lượng: hy sinh lưu lượng lớn ($Q$) ở cột nước thấp ($H_1$) để đạt được lưu lượng nhỏ ($q$) ở cột nước cao ($H$).

Phần 2: Mối Quan Hệ Đánh Đổi Giữa $\eta$, $H/H_1$ và $q/Q$

• 2.1. Phân Tích Tỷ Số Cột Nước $H/H_1$:
  • $H/H_1$ là tỷ số giữa cột nước dâng và cột nước công tác. Nó cho biết bơm nước va có khả năng dâng nước cao gấp bao nhiêu lần chiều cao nguồn.
• 2.2. Phân Tích Tỷ Số Lưu Lượng $q/Q$:
  • $q/Q$ là tỷ số giữa lưu lượng nước được bơm lên và lưu lượng nước bị xả ra ngoài (công tác). Tỷ số này càng lớn thì càng hiệu quả về mặt tiêu thụ nước nguồn.
• 2.3. Giải Mã Bảng Quan Hệ (Định luật Đánh Đổi):

Phần 3: Tính Toán Lưu Lượng Công Tác ($Q$) và Giới Hạn Ứng Dụng

• 3.1. Xác Định Lưu Lượng Công Tác Cần Thiết ($Q$):

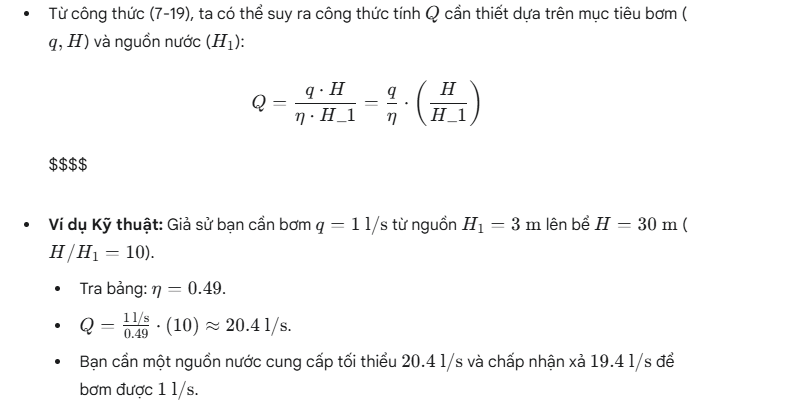

• • Từ công thức (7-19), ta có thể suy ra công thức tính $Q$ cần thiết dựa trên mục tiêu bơm ($q, H$) và nguồn nước ($H_1$):

$$ \\ Q = \frac{q \cdot H}{\eta \cdot H\_1} = \frac{q}{\eta} \cdot \left( \frac{H}{H\_1} \right)$$

$$$$

• • Ví dụ Kỹ thuật: Giả sử bạn cần bơm $q = 1 \text{ l/s}$ từ nguồn $H_1 = 3 \text{ m}$ lên bể $H = 30 \text{ m}$ ($H/H_1 = 10$).
    • Tra bảng: $\eta = 0.49$.
    • $Q = \frac{1 \text{ l/s}}{0.49} \cdot (10) \approx 20.4 \text{ l/s}$.
    • Bạn cần một nguồn nước cung cấp tối thiểu $20.4 \text{ l/s}$ và chấp nhận xả $19.4 \text{ l/s}$ để bơm được $1 \text{ l/s}$.
• 3.2. Giới Hạn Ứng Dụng Của Bơm Nước Va:
  • Lưu lượng: Chỉ từ $5 \text{ đến } 18 \text{ l/s}$ (Lưu lượng nước công tác $Q$). Loại bơm này không phù hợp cho các nhu cầu bơm lưu lượng công nghiệp lớn.
  • Cột Nước: Có thể đạt đến $150 \text{ mét}$. Đây là một thành tựu đáng kể đối với một thiết bị không dùng điện. Tuy nhiên, để đạt $150 \text{ m}$, $H_1$ phải được duy trì ở mức thấp để $H/H_1$ không quá lớn (ví dụ: nếu $H_1 = 5 \text{ m}$, $H/H_1 = 30$, $\eta$ sẽ cực thấp).

Bơm Nước Va là một thiết bị hiệu quả về cấu tạo nhưng bị giới hạn bởi hiệu suất thủy lực khi yêu cầu cột nước dâng cao. Công thức $\eta = qH/QH_1$ và bảng quan hệ thực nghiệm là công cụ thiết kế cơ bản, chỉ ra rằng việc tăng tỷ số cột nước $H/H_1$ luôn đi kèm với sự sụt giảm nhanh chóng của hiệu suất $\eta$ và tỷ số lưu lượng $q/Q$. Sự đánh đổi này buộc kỹ sư phải đảm bảo nguồn nước công tác $Q$ dồi dào để bù đắp cho tổn thất và đạt được mục tiêu bơm nước lên độ cao mong muốn.
