Quản Lý Khí và Áp Lực Hệ Thống Bơm Bằng Van Thoát/Nạp Khí
Phân tích Nguyên lý Hoạt động và Kết cấu (Phao cầu, Tay đòn, Màng) của các loại Van Thoát Khí; Vai trò Kỹ thuật Đa Năng của Van Thoát/Nạp Khí (thoát khí định kỳ, nạp khí giảm áp lực, chống chân không quá độ); Giải mã chi tiết Van Thoát Khí Màng: Cơ chế tự động thoát khí khi tích nước và nạp không khí khi có chân không trong ống (quá trình quá độ).
Trong vận hành hệ thống cấp thoát nước, khí (không khí) là kẻ thù thầm lặng của hiệu suất và tuổi thọ đường ống. Khí tích tụ trong các đỉnh ống có thể gây ra hiện tượng tắc khí (Air Binding), làm giảm lưu lượng và tăng tổn thất cột nước. Quan trọng hơn, trong các quá trình quá độ (chẳng hạn khi máy bơm dừng đột ngột), áp suất âm (chân không) có thể hình thành, dẫn đến sự co ngót và hư hỏng nghiêm trọng đường ống. Để giải quyết hai vấn đề này, Van Thoát Khí (Air Release Valve) và Van Nạp Khí (Air Vacuum Valve) được sử dụng. Van thoát khí giúp xả khí tích tụ, còn van nạp khí lại làm nhiệm vụ đưa không khí vào để chống chân không.
Bài viết chuyên sâu này sẽ đi sâu vào phân tích nguyên lý hoạt động, cấu tạo của các loại van thoát khí phổ biến (phao cầu, tay đòn) và đặc biệt là giải mã chi tiết Van Thoát Khí Loại Có Màng (Combined Air Valve). Chúng ta sẽ làm rõ vai trò kỹ thuật đa năng của van này trong việc quản lý khí ở cả chế độ vận hành bình thường và trong các quá trình quá độ (chống chân không), đảm bảo tính toàn vẹn và ổn định của hệ thống đường ống.
Phần 1: Van Thoát Khí Cơ Bản: Chế độ Vận hành Bình Thường

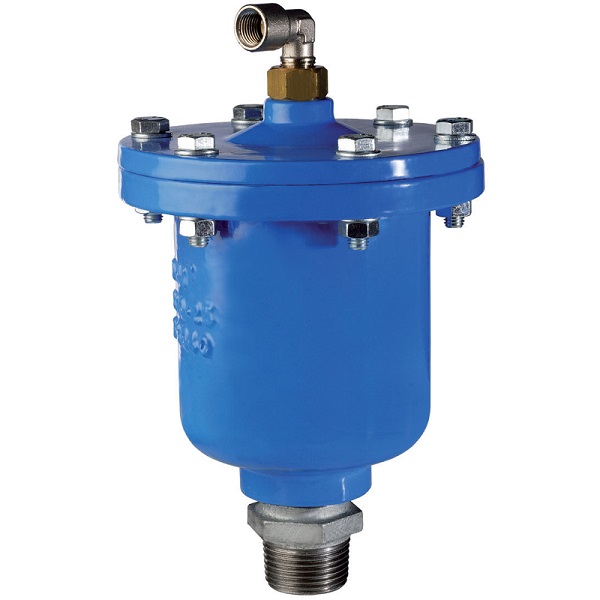

Van thoát khí được thiết kế để loại bỏ không khí tích tụ định kỳ trong đường ống khi hệ thống cấp nước vận hành bình thường.

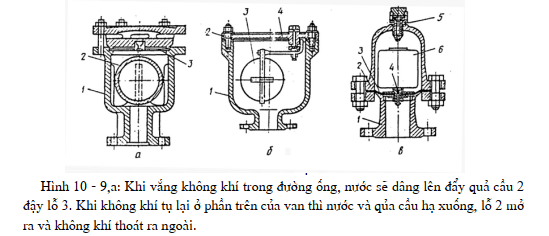

1.1. Van Thoát Khí Phao Cầu Đơn Giản (Hình 10-9, a)
- Nguyên lý: Dựa trên sự nổi của quả cầu và mực nước.
- Có nước/Hết khí: Khi không khí đã thoát hết, nước dâng lên đẩy quả cầu (2) đậy kín lỗ thoát (3).
- Tích tụ khí: Khi không khí tích tụ ở phần trên của van, nước trong thân van hạ xuống, quả cầu (2) hạ xuống, lỗ thoát (3) mở ra và không khí thoát ra ngoài.
- Chức năng: Tự động thoát khí định kỳ, thường dùng cho các đoạn ống có tốc độ tích khí chậm.
1.2. Van Thoát Khí Có Tay Đòn (Hình 10-9, b)
- Nguyên lý: Sử dụng phao cầu (3) kết nối với tay đòn để mở/đóng lỗ thoát khí.
- Tích tụ khí: Mực nước trong thân van (1) hạ xuống, van phao (3) hạ xuống theo trọng lượng.
- Cơ chế: Tay đòn một đầu ngàm ở nắp (2) quay theo, kéo đĩa (4) mở lỗ đưa khí ra ngoài.
- Hết khí: Phao cầu (3) nâng lên, đĩa (4) đóng lỗ lại.
- Ưu điểm: Cơ cấu tay đòn có thể cung cấp lực lớn hơn để đóng kín van, phù hợp với áp lực cao hơn.
Phần 2: Van Thoát/Nạp Khí Loại Có Màng (Combined Air Valve)
Đây là loại van đa năng, đảm nhiệm cả chức năng thoát khí (khi nạp nước/vận hành) và nạp khí (khi có chân không).
2.1. Cấu Tạo và Ứng dụng Đa năng (Hình 10-9, c)
- Cấu tạo chính: Gồm Màng (3) (Diaphragm) và Phao (6) đóng/mở lỗ tiết lưu (5).
- Ứng dụng: Vừa thoát khí khỏi đường ống ở chế độ vận hành (tốc độ cao), vừa để nạp không khí vào ống khi có chân không phát sinh trong ống (quá trình quá độ).
2.2. Cơ chế Hoạt động trong Chế độ Nạp Nước và Vận hành (Thoát Khí)
- Khi Tích Nước (Thoát khí thể tích lớn):
- Không khí bị đẩy ra sẽ nâng màng (3) và thoát ra ngoài.
- Nước sẽ qua ống nối (1) vào buồng công tác của van.
- Áp suất cân bằng: Áp lực trong buồng công tác dần cân bằng với áp lực trong đoạn ống dẫn (do nước tràn qua lỗ). Do diện tích của màng ở phía buồng công tác lớn hơn, màng hạ xuống và van thoát đóng lại.
- Chế độ Làm việc Bình Thường (Thoát khí tích tụ):
- Khí từ từ qua lỗ (4) vào buồng công tác, làm mực nước trong đó hạ xuống.
- Van phao (6) hạ xuống, lỗ tiết lưu (5) mở ra, cho phép khí thoát chậm ra ngoài.
2.3. Cơ chế Hoạt động trong Quá Trình Quá Độ (Nạp Khí)
- Chân không Phát sinh: Khi bơm ngừng hoạt động đột ngột, dòng chảy có thể bị gián đoạn, tạo ra chân không (áp suất âm) trong ống.
- Cơ chế Bảo vệ: Chân không tạo thành trong buồng công tác van. Dưới tác dụng của áp lực khí trời, màng (3) nâng lên, mở lỗ lớn, đưa không khí vào đường ống nhanh chóng.
- Vai trò Kỹ thuật: Việc nạp không khí vào ống kịp thời giúp giảm áp lực và chống lại sự co ngót gây phá hủy đường ống do chân không quá độ.
Phần 3: Vai Trò Chiến Lược Của Quản Lý Khí và Áp Lực
Việc quản lý khí và áp lực là yếu tố then chốt cho tuổi thọ và hiệu suất của đường ống áp lực.
- Van Thoát Khí Đơn (Air Release): Giải quyết vấn đề hiệu suất bằng cách loại bỏ túi khí cản trở dòng chảy.
- Van Nạp Khí Đơn (Air Vacuum): Giải quyết vấn đề an toàn kết cấu bằng cách chống lại chân không trong quá trình quá độ.
- Van Kết Hợp Màng (Combined Air Valve): Cung cấp giải pháp toàn diện: thoát khí thể tích lớn khi nạp nước, thoát khí tích tụ định kỳ và phòng chống chân không nghiêm trọng bằng cơ chế nạp khí nhanh.
Van Thoát Khí và Van Nạp Khí là những thiết bị cơ khí quan trọng, có vai trò bảo vệ hệ thống thủy lực của trạm bơm. Van Thoát Khí Màng là thiết bị kỹ thuật ưu việt, cung cấp khả năng đa năng trong việc quản lý khí ở chế độ vận hành và giảm thiểu rủi ro áp lực âm (chân không) trong quá trình quá độ. Kỹ sư cần lựa chọn vị trí lắp đặt và loại van phù hợp (như Van Màng tại các điểm đỉnh của đường ống) để đảm bảo không khí được loại bỏ hiệu quả và hệ thống đường ống luôn hoạt động trong điều kiện áp lực an toàn.
