Tối Ưu Hóa Hình Học Cánh Bơm Hướng Trục: Thiết Kế Góc Nghiêng Giảm Dần Từ Trong Ra Ngoài (β2a​>β2b​) và Phân Tích Dòng Chảy Không Có Lực Ly Tâm (Gần Đúng) Trong Ứng Dụng Lưu Lượng Lớn

Đặc điểm phân bố lưu lượng và cột nước dọc theo bán kính là yếu tố quyết định hiệu suất của Máy Bơm Hướng Trục. Như đã phân tích, để bơm hoạt động ổn định và hiệu quả, cột nước (H) và lưu lượng riêng (thành phần hướng trục C2r​) phải được giữ đồng đều trên toàn bộ bề mặt cánh. Để đạt được điều này, đòi hỏi một sự tinh chỉnh hình học phức tạp: Góc Nghiêng Cánh Quạt (β2​) phải được thiết kế thay đổi (xoắn) theo bán kính (r).

Bài viết chuyên sâu này sẽ đóng vai trò là cẩm nang tối ưu hóa hình học cánh bơm hướng trục. Chúng ta sẽ đi sâu vào chứng minh mối quan hệ giữa góc nghiêng giảm dần từ trong ra ngoài (β2a​>β2b​) với yêu cầu thủy lực cân bằng H. Đồng thời, chúng ta sẽ phân tích ý nghĩa của đặc trưng không có lực ly tâm (gần đúng) đối với hiệu suất, so sánh với bơm ly tâm và xem xét các thách thức kỹ thuật trong chế tạo cánh bơm xoắn cho các ứng dụng lưu lượng cực lớn và cột nước thấp.

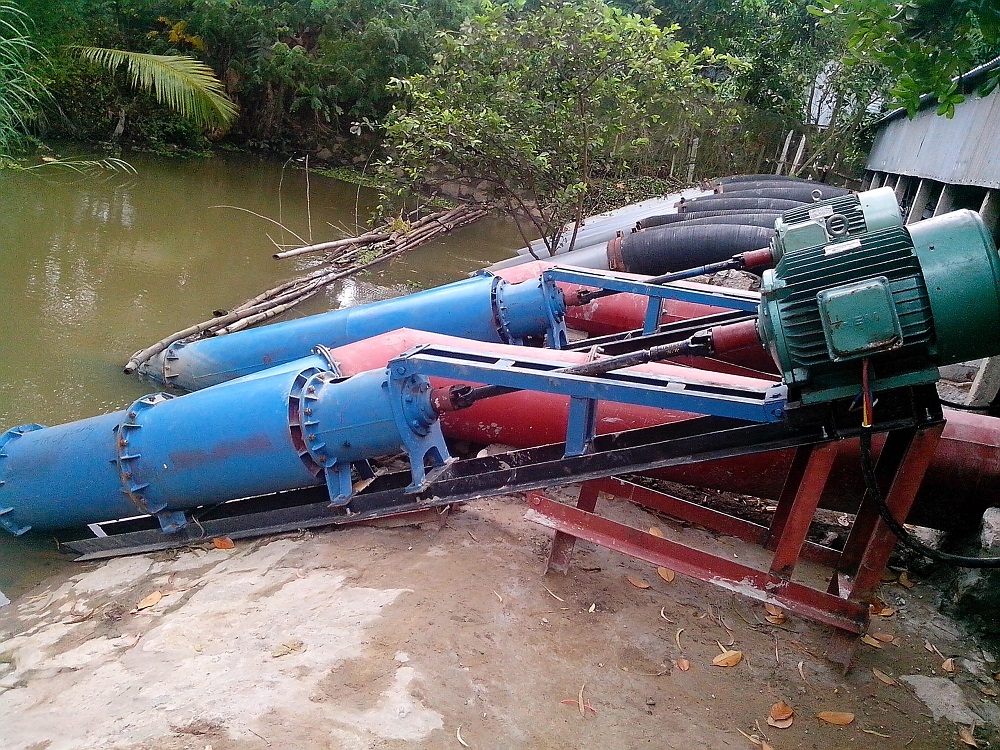

Bơm hướng trục

Chứng Minh Tính Tất Yếu Của Cánh Xoắn (Twisted Blade)

  • 1.1. Mục Tiêu Cân Bằng (Recap):
    • Yêu cầu thủy lực:
      1. Cân bằng Cột Nước H: H−1​=Ha˘ˋng soˆˊ (để tối ưu hóa hiệu suất và tránh rung động).
      2. Đồng nhất Lưu lượng: C2r​=Ha˘ˋng soˆˊ (để đảm bảo Q đồng đều).
  • 1.2. Mối Quan Hệ Giữa U,C2u​,C2r​ và β2​:
    • Vận tốc Kéo Theo (U): U=ω⋅r (tăng theo r).
    • Vận tốc Tiếp Tuyến (C2u​): Phải giảm theo r (theo C2u​∝1/r).
    • Vận tốc Hướng Trục (C2r​): Phải giữ không đổi.
    • Góc Cánh Ra (β2​): Từ tam giác tốc độ, tanβ2​=U−C2u​C2r​​.
  • 1.3. Chứng Minh β2a​>β2b​ (Hình 3-8):
    • Tại Tâm (Mặt cắt a): ra​ nhỏ ⟹Ua​ nhỏ, C2u,a​ lớn. Để C2u​ lớn, W2u​ phải nhỏ, dẫn đến β2a​ lớn.
    • Tại Ngoại Vi (Mặt cắt b): rb​ lớn ⟹Ub​ lớn, C2u,b​ nhỏ. Để C2u​ nhỏ, W2u​ phải lớn, dẫn đến β2b​ nhỏ.
    • Kết luận: Cánh bơm hướng trục phải được thiết kế với góc nghiêng β2​ giảm dần từ tâm ra ngoại vi để bù đắp cho sự gia tăng vận tốc kéo theo U.

Phân Tích Dòng Chảy Không Ly Tâm và Ưu Điểm Tuyệt Đối

  • 2.1. Đặc Điểm Không Có Lực Ly Tâm (Gần Đúng):
    • Việc chất lỏng không có chuyển động theo phương bán kính (không có Flyta^m​) là đặc trưng khác biệt cơ bản với bơm ly tâm.
    • Ưu điểm: Bơm hướng trục gần như loại bỏ được tổn thất năng lượng do lực ly tâm sinh ra.
  • 2.2. Tối Ưu Hóa Lưu Lượng (Lõi Q):
    • Do dòng chảy tịnh tiến dọc trục, bơm hướng trục có khả năng xử lý khối lượng chất lỏng lớn nhất trong các loại bơm cánh quạt với kích thước BXCT tương đương.
    • Đặc tính H−Q: Bơm hướng trục có đường đặc tính H−Q rất dốc (lưu lượng thay đổi nhiều, cột áp thay đổi ít), phù hợp với các ứng dụng cần Q lớn và H thấp (H<10m).
  • 2.3. Rung Động và Ổn Định:
    • Việc triệt tiêu (hoặc giảm thiểu tối đa) thành phần lực ly tâm giúp giảm thiểu lực hướng bán kính (Radial Force) tác dụng lên trục bơm. Lực hướng bán kính lớn là nguyên nhân chính gây rung động và hỏng hóc ổ trục trong bơm ly tâm khi hoạt động ngoài điểm thiết kế. Bơm hướng trục, do đó, hoạt động ổn định hơn về mặt cơ khí đối với tải trọng hướng tâm.

Thách Thức Kỹ Thuật Trong Chế Tạo Cánh Xoắn

  • 3.1. Độ Chính Xác Gia Công:
    • Cánh bơm hướng trục không chỉ là một biên dạng cánh mà là một biên dạng cánh xoắn ba chiều (3D).
    • Thách thức: Cần sử dụng các máy CNC 5 trục hoặc các kỹ thuật đúc chính xác cao để đảm bảo rằng góc β2​ thay đổi liên tục theo công thức C2u​∝1/r. Sai số trong việc chế tạo biên dạng xoắn sẽ trực tiếp dẫn đến:
      1. Phân bố H không đều, gây ra xoáy và giảm hiệu suất cục bộ.
      2. Tăng tổn thất khi dòng chảy không bám sát cánh.
  • 3.2. Vật Liệu và Độ Bền:
    • Do hoạt động với Q rất lớn và tốc độ cao, cánh bơm hướng trục cần vật liệu có độ bền cao, chống mài mòn và xâm thực (cavitation) tốt (thường là thép không gỉ hoặc hợp kim đồng).
  • 3.3. Cơ Cấu Điều Chỉnh Góc Cánh:
    • Trong các hệ thống thủy lợi lớn, bơm hướng trục còn được chế tạo với cánh điều chỉnh được (Adjustable Pitch Propeller). Cơ cấu này cho phép thay đổi đồng thời góc β của tất cả các cánh trong quá trình vận hành, tối ưu hóa H và Q theo nhu cầu thực tế mà không cần thay đổi tốc độ quay của động cơ.

Ứng Dụng Chiến Lược Trong Ngành Công Nghiệp Lưu Lượng Lớn

  • 4.1. Trạm Bơm Thủy Lợi Quy Mô Lớn:
    • Bơm hướng trục là lựa chọn số một để bơm nước từ sông, hồ hoặc kênh mương vào hệ thống tưới tiêu hoặc thoát lũ, nơi yêu cầu Q có thể lên đến hàng chục m3/s.
  • 4.2. Công Nghiệp Năng Lượng:
    • Được sử dụng làm bơm tuần hoàn nước làm mát (Circulating Water Pump) trong các nhà máy nhiệt điện hoặc hạt nhân, nơi cần luân chuyển một lượng lớn nước với cột áp thấp qua các tháp giải nhiệt hoặc bình ngưng.
  • 4.3. Thoát Nước Đô Thị và Ven Biển:
    • Ứng dụng trong việc thoát nước mưa, chống ngập úng, nơi cần tốc độ bơm cực nhanh để xử lý lưu lượng lớn nước tạm thời.

Thiết kế hình học cánh bơm hướng trục là một thành tựu kỹ thuật tinh vi, được dẫn dắt bởi yêu cầu thủy lực phải cân bằng cột nước H trên toàn bộ cánh. Việc phải chế tạo cánh có góc nghiêng (β2​) giảm dần từ trong ra ngoài (β2a​>β2b​) là giải pháp duy nhất để bù đắp cho sự tăng vận tốc kéo theo U theo bán kính, đảm bảo C2u​∝1/r. Đặc trưng dòng chảy không ly tâm cùng với khả năng xử lý Q cực lớn đã làm cho bơm hướng trục trở thành giải pháp tối ưu không thể thay thế cho các ứng dụng đòi hỏi lưu lượng lớn và cột nước thấp.
